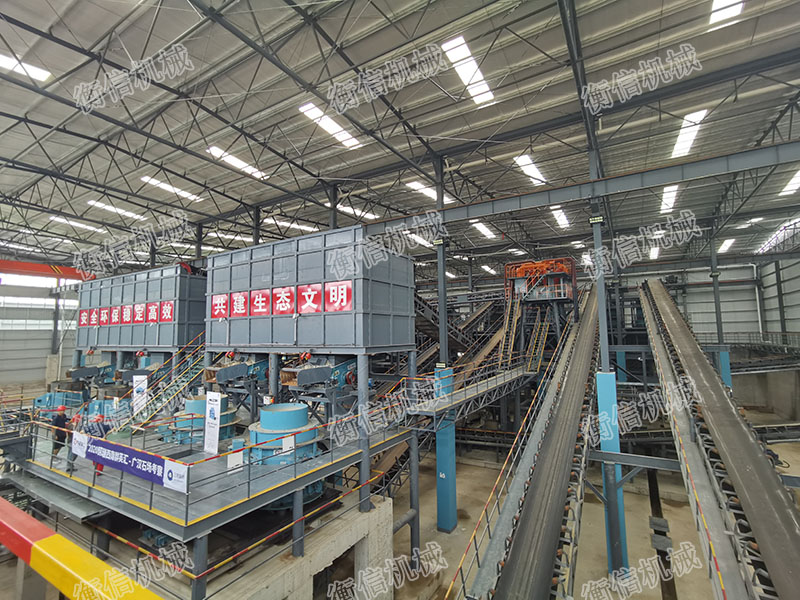

項目名稱：廣漢某建材公司砂石生產線，該項目為衡信機械＆明宇盛達公司EPC項目。
項目地點：四川省廣漢市
產量：時產1000噸
原材料：加砂鵝卵石
成品種類：天然砂、0-5mm機制砂、5-10mm石子、10-20mm石子、20-31.5mm石子。
生產廠房占地面積：5500m2
總功率：4210KW
設備配置：
|
序號 |
設備名稱 |
規格型號 |
數量（臺） |
|
1 |
顎式破碎機 |
SJ750 |
2 |
|
2 |
多缸圓錐機 |
SCH5000 |
2 |
|
3 |
制砂機 |
SV10DR630 |
2 |
|
4 |
振動篩 |
3SS3075 |
6 |
|
5 |
螺旋洗砂機 |
HXLS1570 |
10 |
|
6 |
脫水篩 |
HXTS2455 |
5 |
|
7 |
集中旋流裝置 |
1200T |
1 |
設計亮點：
（1）控制室與主機設備距離近，可以有效縮短電纜長度。
（2）整個生產車間采用下沉式設計，原材料堆場和成品堆場在地平面以下，通過高圍墻進行遮擋，可以有效降低原材料和成品堆高，通過噴霧可以有效降低車間外揚塵。
（3）上料系統采用地倉上料，節省場地內轉運費用。
采用尾沙回收塔，一方面，可以回收尾沙，避免浪費；另一方面便于調節沙的級配。同時處理污水可以減少一級泵送。
分系統介紹：破碎工藝流程→除塵抑塵系統→污水處理系統→智能控制系統。

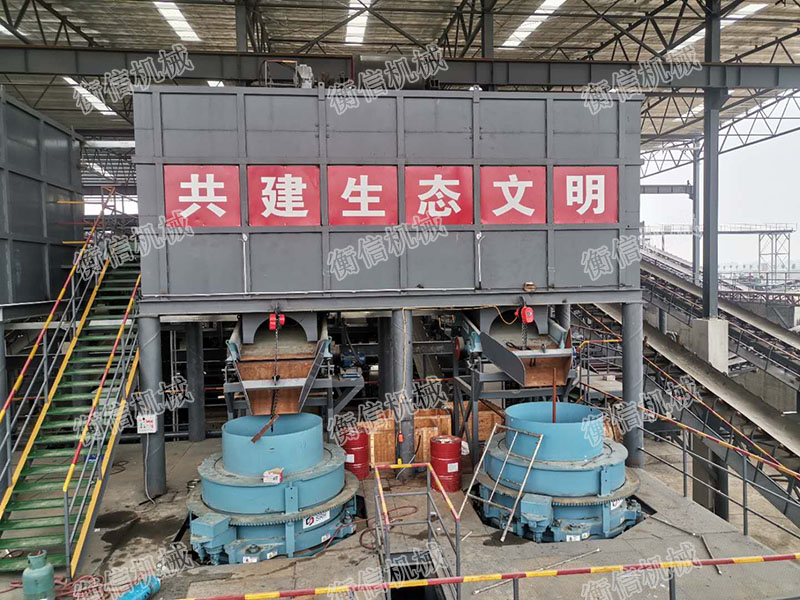

（1）破碎工藝流程：采用顎式破碎機+圓錐破碎機+立軸式?jīng)_擊破碎機（制砂機）三級破碎。
（2）除塵抑塵系統：整個工藝采用濕法生產，另外車間采用空中降霧系統，有效擬制空中揚塵。
（3）污水處理系統：
生產加工過程中需要進行洗砂操作以便從原料中分離出成品砂石，期間會產生洗砂尾水。洗砂尾水的主要污染物指標是懸浮物，懸浮物大量存在形成泥渣水，從而導致水體污染，無法循環使用。根據要求，需要對生產廢水進行處理，達到環保要求。項 目考慮將處理后的廢水進行回用。
污水處理采用集成式水處理：
洗砂尾水的處理以降低廢水中的懸浮物為主，即進行渣水分離。洗砂尾水經污水池流至濃密罐加藥進行沉淀，沉淀后的上清液流至清水池，進行生產回用。濃密罐沉淀所產生的下層泥漿均流入中轉罐，之后進入壓濾機，通過壓濾機脫水處理，產生的泥餅外運處置。
